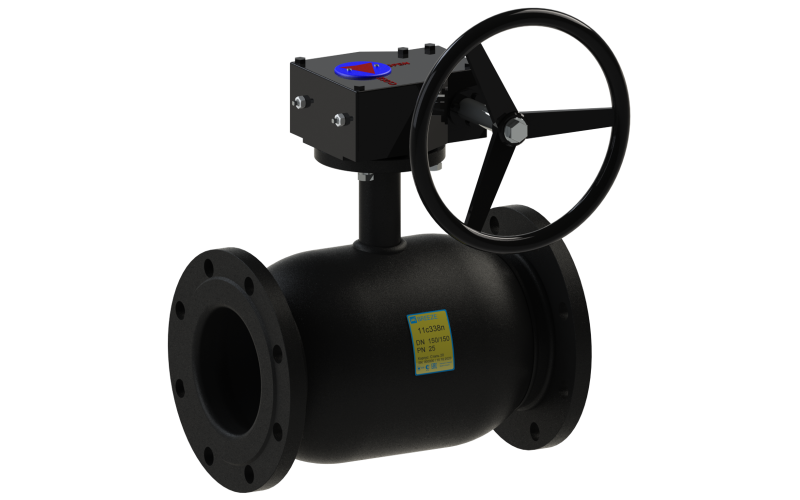

Кран кульовий сталевий 11с338п Ду300/300 PN25
116 213 ₴
- В наявності
- Код: 188
- +380 (73) 723-07-34Менеджер
Кран кульовий сталевий 11с338п Ду300/300 PN25
Опис товару
Кран кульовий 11с338п BREEZE™ – фланець/фланець, повний прохід, PN25, є однією з базових моделей в лінійці цельносварных кранів BREEZE Europe. Він виготовлений з фланцями, розміри яких дозволяють встановлювати його на PN 40, PN16, PN10 для DN 15-50 і PN25 DN 15-300. На відміну від кранів 11с32п дана модель має повний прохід у всіх представлених діаметрах.
| Тип з'єднання | фланець/фланець |
| Тип проходу | повнопрохідний |
| Тип приводу | механічний редуктор |
| Клас герметичності | А |
| Робоча температура | -35....+180ºС |
| Тиск | PN25 |
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
|
5 |
Втулка закріплювальна |
Сталь 08Х13 ГОСТ 5632 |
|
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
|
7 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
|
8 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
9 |
Ущільнювальне кільце штока |
Фторсилоксан |
|
10 |
Фланець |
Сталь 3сп ГОСТ 535 |
|
11 |
Редуктор |
ISO 5211 |
Розміри
| DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
| 100 | 100 | 25 | 300 | 395 | 230 | 190 | 22 | 8 | 42.5 |
| 125 | 125 | 25 | 325 | 408 | 270 | 220 | 26 | 8 | 51.8 |
| 150 | 150 | 25 | 400 | 425 | 300 | 250 | 26 | 8 | 62.8 |
| 200 | 200 | 25 | 630 | 504 | 360 | 310 | 26 | 12 | 147.3 |
| 250 | 250 | 25 | 750 | 614 | 425 | 370 | 30 | 12 | 245.6 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
- Ціна: 116 213 ₴
