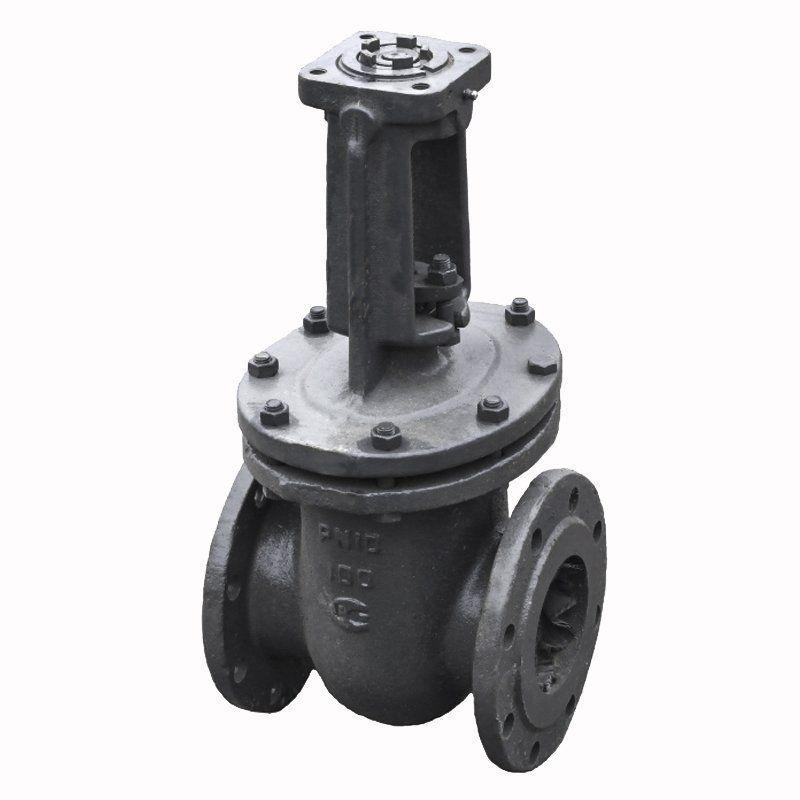

Засувка чавунна фланцева 30ч906бр Ду 200 Ру 10 під електропривод

Засувка чавунна фланцева 30ч906бр Ду 200 Ру 10 під електропривод

Засувка 30ч906бр використовуються як запірний пристрій на трубопроводах для перекривання води і пари при температурі до 225°С і тиском Ру-1,0 МПа. При установці засувок у похилому або горизонтальному положенні має бути передбачена опора під циліндр електроприводу. Вид керування – електричний привід.

Умови експлуатації засувки 30ч906бр:

• Температура робочого середовища: до +225 °С;
• Робоче середовище: вода, пара;
• Кліматичне виконання та категорія розміщення за ГОСТ 15150-69: У;
• Напрямок потоку середовища: будь-яке;

Технічні дані засувки 30ч906бр:

• Привід: електричний – електропривод;
• Номінальний тиск PN, МПа (кгс/см2): 1,0 (10);
• Приєднання до трубопроводу: фланцеве за ГОСТ 12815-80, ГОСТ 12815-01;
• Установче положення на трубопроводі: будь-яке, крім положення приводом донизу;
• Регламентуючий документ: ТУ УЗ 22-03326877-021-96;
• Клас герметичності за ГОСТ 9544-93: "С", "D";
• Номер креслення: ГЛ 16003;

Матеріали основних деталей засувки 30ч906бр:

1. Матеріал виробу (корпус, диски, кришка, сальник): СЧ 18;
2. Матеріал виробу (шпиндель): сталь 20х13;
3. Матеріал виробу (втулка): ЛЦ40Л;
4. Матеріал виробу (набивання): АП-31;
5. Матеріал виробу (прокладка): ПОН-Б;

Показники надійності засувки 30ч906бр:

• -Середній термін служби; 6 – 10 років;
• Середній повний ресурс циклів: 1700;
• Гарантійне напрацювання, циклів: 400;

Компанія Інвол Плюс надає своїм клієнтам засувки 30с64нж виключно високої якості з повним комплектом необхідної документації від виробника.
